你應該看不到這款底片：Captiva，或者我們稱為Type 500 Film被重新製造。
但是Pocket Size。才11x6cm的Type 500 Film成為只比instax mini大一圈的照片大小，instax mini的照片面積約略為Type 500的70%左右，所以有機會把instax mini弄上Joycam嗎？
話說是有人拿instax mini放進Type 600的底片盒中，用Type 600的相機拍照，但這些填裝底片的動作得小心翼翼的在暗袋中完成，又怕擠破了藥包，小小一張20元就飛走了！但有個趣味的地方：不論是instax 210/200/100、mini 25/7S/7，還是Polaroid OneStep系列，都有兩根粗粗的金屬滾筒！Joycam為了擠破藥包，也有這個機構。
不過重點在於：底片是用手去拉出來的！這使改造變成可能，因為整體的機械結構非常簡單。
推片、壓破藥包、滾轉將底片送出都是使用人力，電池則是提供電子快門、測光、閃光燈使用。
相對於其他機種，少了許多耗電的機構，少了送片的馬達，體機應該要小上不少，但實際上也沒有小到哪裡去，倒是跟instax mini比起來輕了一些。
Captiva 95, 500 Film影像大小： image area 2 7/8" x 2 1/8" (7.3 x 5.4 cm). 底片大小約12cm x 6cm，稱之為Pocket Size。
Fujifilm instax mini的尺寸則是8.6cm x 5.4 cm，稱為Credit Card size。要比500小。
這是之前介紹的照片。
這是用過的500 片夾，上面有金屬接點，就是內置的電池。
同時比較一下500 film與instax mini的片夾大小，可以到500 film的左右兩側都留白，但instax mini僅有一邊是藥包的留白。
機器的相關介紹：http://www.camerapedia.org/wiki/Polaroid_JoyCam
準備材料、工具：
美工刀
銼刀
斜口鉗(沒工具可以考慮用指甲剪)
尖嘴鉗
文具長尾夾
原子筆彈簧(按壓式原子筆中的彈簧)
AAA*3電池盒[供應4.5V的電源]
強力膠(KS Bond VL-1) 塑膠用接著劑
不用的instax/instax mini底片盒
若干PVC模型邊框(可不用準備)
已下進行改裝解說：
1.首先進行底片盒的位置確定，這邊可以針對instax mini的底片框，以及Type 500的曝光面積進行調整，使instax mini的底片框約略可以對正中央的區域顯影，照片中的底片盒左上角勉強可以碰觸到機身，但如果沒有針對機身作切削，現在的底片盒感光面是傾斜的。要把靠滾筒側的之撐面削薄一些。
 |
| From JoyCam Modified |
2. 這是削薄後的結果，實際上已經做了其他加工。
 |
| From JoyCam Modified |
3.倘若是當作機背使用，可以參考尺標長度，製作加固件，但如果要套用上原始機身的快門按件組合，不能在這一側施工，否則會無法擊發快門。
  |
| From JoyCam Modified |
4. 參考的加固件，但我不是用這麼方法，因為我要將原始的快門組繼續沿用，作初步的驗證。
 |
| From JoyCam Modified |
5. 拿出準備好的instax底片，延著塑膠的接合面仔細的切開，保留一些90度轉角的面。儘量使塑膠原件維持角度
6. 切開塑膠片，用90度的塑膠片製作一個底片盒的停靠位置，因為新定位的位置，離鏡頭最遠的底片盒邊角已經無法碰到機身了，需要製作一個比較穩固的接面。這時使用長尾夾與接著劑進行黏合，這邊花了一個晚上，因為黏著劑需要時間乾掉。
 |
| From JoyCam Modified |
7. 經過切削打薄，以及新製作的停靠位置，底片盒的感光大製上來說已經是個水平面了，Z軸固定後，就需要來固定XY軸。
 |
| From JoyCam Modified |
8. 拆開底片盒後，會有長條型的圓弧件，也是90度角，這可以拿來左右兩側夾住底片盒。
 |
| From JoyCam Modified |
9. 這般黏著，可以確保一個方向的固定
 |
| From JoyCam Modified |
10. 左右都黏了之後，就OK了！ 可以發現兩側是不對稱的，圖中的右側(較遠測)因為該邊有底片的推片機構，所以左右的邊框需要往滾筒側退一些，避免推片桿直接被卡住，或是之後不好加工。
 |
| From JoyCam Modified |
11. 底片盒放進去！FIT! [但焦平面未知~ lol]
 |
| From JoyCam Modified |
12. 可以看到推片機構，相對於底片較小的instax mini，推片頭根本就碰不到mini的底片邊，就被機構給抬上去了。
 |
| From JoyCam Modified |
13. 碰不到
 |
| From JoyCam Modified |
14. 就被抬起來了，所以有必要把這個斜坡給削掉，往後移
 |
| From JoyCam Modified |
15. 並且在他上面加上往下迫緊的邊框，始推片頭可以真的推到底片。但這樣簡簡單單的貼著，只有一點點接合面完全不穩固，只是做個參考。
 |
| From JoyCam Modified |
16. 參考的高度。
 |
| From JoyCam Modified |
17. 參考的長度
 |
| From JoyCam Modified |
18. 但只有一點黏著面積根本就不穩固，所以還沒真的測試之前，就已經鬆動無法使用了，最後找到其他90度角的塑膠件，直接貼在相機上部，在組合時直接靠在一起，再依照推片頭應該要有的深度去銷這個邊框。
 |
| From JoyCam Modified |
19. 可以看到推片頭走在邊框上面。
 |
| From JoyCam Modified |
20. 進入斜坡。
 |
| From JoyCam Modified |
21. 推片頭被抬起來，因為這時後底片應該被滾輪給吃進去了。可以看到邊框是跟原始的機構靠在一起的，沒有黏著。但當推片頭靠在邊框上走的時候，整個邊框是靠在原始的機構上，所以不製於翻船，可以確保整個邊框是跟相機上部垂直接合。
而比較上面的長方形塑膠片，則是給底片靠著的面。
 |
| From JoyCam Modified |
22. 90度塑膠件的黏著位置。上面有軟性的塑膠片+硬的塑膠片。先用軟的確定高度，再貼硬的繼續切削修改
 |
| From JoyCam Modified |
23. 黏貼位置距離參考
 |
| From JoyCam Modified |
24. 邊框高度參考
 |
| From JoyCam Modified |
已上的內容只處理了YZ方向的底片盒固定，X方向(照片往滾桶推去的方向)則加上一個90度角面，作為較遠測的固定件(見19的閃電貼紙旁邊)，而另一側則直接在放入底片框後，用小片的塑膠料件把instax mini的出片側，給稍微卡住就好。因為他不是一個長方型，再出片的那側有多一些邊框，可以作固定。
25. 蓋上背蓋會出些問題，沒法直接蓋上。
 |
| From JoyCam Modified |
26. 主要是貼紙旁的肋條，要把中間削掉一些。
 |
| From JoyCam Modified |
27. 因為instax mini在側面是個梯型，背面就變成斜的。會卡到那條肋條。
 |
| From JoyCam Modified |
28. 切完之後，再依照instax mini背後的兩個洞，去凹出適合的彈簧(用原子筆的彈簧)，要注意的是，比較靠近滾輪側的彈簧，彈力係數要低於較遠的，避免一次吐兩張底片出來
 |
| From JoyCam Modified |
29. 最後就把電池盒的接點，用"鎖"的固定在電極上，因為接點上有螺絲，弄得好不用上銲錫。
 |
| From JoyCam Modified |
30. 要切個小缺口在機身上，讓電線出去，背蓋也要有切。
 |
| From JoyCam Modified |
31. 用束線帶收個線，膠帶貼一下
 |
| From JoyCam Modified |
32. 出來接到電池盒上，我用的是AAA*3的電池盒，因為使用過電源供應器測試，閃燈的工作電壓為4.5V。與Type 600、TZ的供應電壓類似
 |
| From JoyCam Modified |
33. 電池盒是用雙面的泡棉膠固定助而已。
 |
| From JoyCam Modified |
34. 額外貼個塑膠片，讓快門可以"手動的"拔起來，就能玩重曝了！
 |
| From JoyCam Modified |

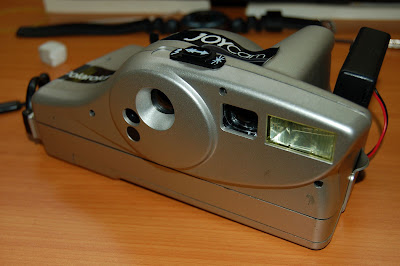

35 正面照！
 |
| From JoyCam Modified |
36. 正面照2
 |
| From JoyCam Modified |
改造大致上算完成，但仍有幾部需要測試。
1>電池，需要放入新的AAA電池測試"閃燈充電完後，LED燈閃爍狀況下，擊發快門是否正確作動"？
2>推片機構：放入滿滿10張的底片與黑卡遮光片，能一張張依序推出來？而不會一次推兩張？[目前最高紀錄是5張一張一張出來，沒有測更多的原因是沒有多餘的照片了]
3>焦平面：在做底片的位置確認時，主要是以Type 500的片盒去比較，並沒有真的用游標卡尺去量測，應該是需要一些額外的調整。
就等之後繼續測試吧！
4/12的最終改版，基本上前面的步驟都會有個最大的問題：吐片一次可以出來兩張，上面那張可能還好，有感光，有顯影。
被夾帶出來的另一張就完了，沒有任何顯影，藥水被擠破，20圓就飛走了，為了處理這個問題，稍為花了點心思在出片的機構上。但這一切跟instax mini的電動機構還是差得遠。
37. 先把原本的兩個彈簧，換成養樂多瓶，當作推底片的彈力片，雖然有點弱，但還算可以用，主要是怕上下兩張的摩擦力太大的話，就算沒有勾到第二張，第二張還是會被磨著跑。
 |
| From JoyCam Modified |
38. 出口的改造，雖然底片盒上有一個膠紙，可以蓋住口，但是那只是拿來檔光用的。原始的Joycam使用Captiva/95或是Type 500 Film，其中底片盒的出口都有做一些小原件，讓底片被推出的時候，只有一張底片可以出去。
因此一樣使用養樂多瓶，凹折長方型片，讓底片一次只允許一張往滾輪走去。
 |
| From JoyCam Modified |
39. 近一點的特寫，使用時得要注意。因為裝片後他的彈力還蠻高的，所以得要對他壓一壓(對雙面膠部位壓，往滾輪方向)
 |
| From JoyCam Modified |
40. 測試開始！先把盒子裝入拍好的底片(圖片中的兩張都已經顯影過了)，只是為了測試：相機是否可以成功的把底片從盒子中送出來，碾壓，並且取出。
 |
| From JoyCam Modified |
41. 開始拉！底板得要扣好。途中會有卡到的感覺，就是為了勾底片，然後滾輪壓到後就變成滾輪帶動。
 |
| From JoyCam Modified |
42. 拉到底了，並沒有全部吐出來，但已經可以用手拉出。
 |
| From JoyCam Modified |
43. 近照特寫。
 |
| From JoyCam Modified |
44. 經過幾次測試，目前手邊的照片也只有5張可以使用，所以連續拉出五張是沒有問題的。
機器定位：當instax mini想要換拍新的底片時，舊的底片沒用完，就可以拿到棉被中(暗的地方)，放到這台JoyStax來玩玩~
至少閃燈、重曝都做得到。而且影像還是左右相反的。
Joycam的剩餘價值，因為機器可以便宜到100買到，所以他應該是最便宜的拍立得下巴吧？畢竟可以只拆那兩個滾筒呀！
弄了這麼多，就等實際拍攝了！
